Bakit 4-Core Armored Aluminum Cables Power Grids

Buod: Sa mga pagpapalawak ng pang-industriya na utility, mga network ng pangongolekta ng solar plant, at mga mains sa pamamahagi ng komersyal na gusali, ang pagbabalanse ng tibay ng direktang paglilibing na may mahigpit na mga badyet sa pagbili ay isang pangunahing priyoridad sa engineering. Ang 4-core armored aluminum power cables (YJLV22 / 0.6/1kV series) ay nagsisilbing high-reliability transmission solution para sa mga low-voltage na pangalawang network. Sinusuri ng teknikal na artikulong ito ang multi-layered na disenyo, double steel tape armor mechanics, at mga benepisyo sa gastos na ginagawang ang 4-core aluminum power cables ang nangungunang pagpipilian para sa mga internasyonal na tender sa imprastraktura.

Talaan ng mga Nilalaman

Panimula

Structural Architecture ng 4-Core Armored Aluminum Cable

Double Steel Tape Armor: Pagbabantay sa Direct-Burial Utility Runs

4-Core na Disenyo: Pag-streamline ng Three-Phase Low-Voltage Power

Mga Kalamangan sa Gastos ng Mga Stranded Aluminum Conductors

Pangunahing Mga Sitwasyon ng Application sa Regional Power Grids

Direktang Pag-customize ng Pabrika at Pagkuha ng Seguridad

Panimula

Ang mga linya ng pamamahagi ng kuryente na may mababang boltahe sa ilalim ng lupa ay napapailalim sa mabigat na pisikal na pilay. Inilalantad ng mga underground trench ang mga non-armored cable sa paggalaw ng lupa, mga puwersa ng compaction, matutulis na gilid ng bato, at potensyal na pagpasok ng rodent. Bukod pa rito, ang pagtukoy sa mga konduktor ng tanso sa mahabang saklaw ng pamamahagi ay lubos na nagpapalaki ng mga gastos sa hilaw na materyales at mga gastos sa kargamento.

Upang malutas ang mga hadlang sa pag-install na ito, gumagawa ang Taitong Cable ng mga premium na 0.6/1kV 4-core steel tape na armored aluminum power cables. Sa pamamagitan ng pagpapares ng high-conductivity stranded aluminum conductors na may matibay na double steel tape armoring, ang aming mga cable ay nagbibigay ng maaasahang mekanikal na lakas at tuluy-tuloy na paghahatid ng kuryente para sa mga global utility contractor.

Structural Architecture ng 4-Core Armored Aluminum Cable

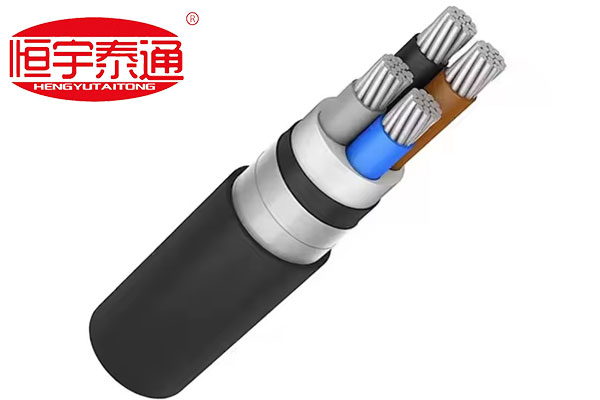

Ang isang detalyadong pagtingin sa 4-core armored aluminum power cable cross-section ay naglalarawan sa layered engineering nito na binuo para sa mahihirap na kondisyon sa ilalim ng lupa:

Compacted Stranded Aluminum Conductors: Binuo mula sa high-purity na mga de-koryenteng aluminum wire na na-stranded nang mahigpit hanggang sa mas mababang diameter ng cable habang tinitiyak ang pinakamabuting kalagayan ng electrical conductivity.

Colour-Coded XLPE/PVC Insulation:Color-coded phase insulation (hal., Brown, Blue, Black, Grey) na nagbibigay-daan sa tumpak na pagkakakilanlan ng phase at pinasimple na koneksyon sa terminal sa panahon ng pag-install ng site.

Extruded Inner Bedding:Makinis na inner protective cushion layer na nakabalot sa assembled core bundle para maiwasan ang armor friction damage.

Double Steel Tape Armor (DSTA):Ang magkakapatong na helical steel armor tape ay ligtas na nakabalot sa inner bedding, sumisipsip ng mabibigat na epekto sa labas at radial pressure.

Weatherproof Outer Sheath:Heavy-duty, UV-stabilized PVC o PE outer jacket na lumalaban sa moisture ng lupa, acid corrosion, at surface abrasion.

Double Steel Tape Armor: Pagbabantay sa Direct-Burial Utility Runs

Bakit tinutukoy ng mga project consultant at EPC contractor ang double steel tape armor (DSTA) para sa underground cable installation?

1.Direct-Burial Compatibility:Ang mga nakabaluti na kable ay nag-aalis ng pangangailangan para sa mamahaling panlabas na PVC o konkretong mga tubo ng conduit, na nagpapahintulot sa direktang pag-install sa open earth trenches at pagpapababa ng kabuuang gastos sa konstruksyon ng sibil.

2.Extreme Crush at Impact Resistance:Ang subsoil settlement at mabibigat na sasakyang dumadaan sa itaas ay naglalapat ng tuluy-tuloy na vertical force. Pinoprotektahan ng double steel tape wrap ang mga internal conductor mula sa deformation at physical puncture.

3.Subterranean Pest Defense:Ang mga daga at burrowing na mga peste ay madalas na ngumunguya sa malambot na panlabas na mga polimer. Ang bakal na layer ng tape ay lumilikha ng hindi malalampasan na pisikal na hadlang na nagpapahaba ng buhay ng serbisyo ng linya nang higit sa 30 taon.

4-Core na Disenyo: Pag-streamline ng Three-Phase Low-Voltage Power

Ang 4-core configuration ay partikular na idinisenyo para sa tatlong-phase na four-wire distribution network(3 Ph+N):

Balanseng Pamamahagi ng Yugto:Tumatanggap ng tatlong phase na konduktor kasama ang isang buong laki na neutral na konduktor sa isang bundle ng cable.

Pinasimpleng Layout:Binabawasan ang paggawa ng cable laying at mga kinakailangan sa espasyo ng cable tray kumpara sa pagpapatakbo ng maramihang single-core cable.

Mga Kalamangan sa Gastos ng Mga Stranded Aluminum Conductors

Malaki ang epekto ng pagpepresyo ng hilaw na materyal sa kakayahang mabuhay ng imprastraktura. Ang paggamit ng mga stranded na aluminum conductor sa halip na tanso ay nagbubunga ng malinaw na mga benepisyo sa ekonomiya:

Malaking Pagtitipid sa Kapital:Ang aluminyo ay naghahatid ng mahusay na kapasidad sa pagdadala ng kapangyarihan sa isang maliit na bahagi ng materyal na gastos ng tanso, na nagbibigay-daan sa mga kontratista na i-stretch ang mga badyet ng proyekto sa mas mahabang distansya ng pamamahagi.

Pinababang Transportasyon at Paghawak ng Timbang:Pinapasimple ng magaan na ari-arian ng aluminyo ang paghila ng cable tray, binabawasan ang oras ng pag-install ng manpower, at ino-optimize ang pag-load ng container freight para sa pagpapadala sa ibang bansa.

Pangunahing Mga Sitwasyon ng Application sa Regional Power Grids

Salamat sa kanilang tibay sa istruktura at mataas na cost-efficiency, ang 4-core armored aluminum lines ng Taitong Cable ay malawak na itinatampok sa mga pandaigdigang tender:

Mga Network ng Koleksyon ng Solar at Wind Farm:Nagdadala ng mababang boltahe na AC power mula sa mga step-up na transformer patungo sa mga pangunahing distribution hub sa malawak na solar field.

Mga Industrial at Commercial Complex:Pagruruta sa mga pangunahing feeder sa ilalim ng lupa na kumukonekta sa mga pangunahing transformer ng utility sa mga panel ng pamamahagi ng pabrika.

Suburban Grid Extension Tenders:Ang pagpapalit ng mga marupok na linya sa itaas ng mga nakabaon na nakabaluti na network upang maiwasan ang pagkawala ng kuryente na nauugnay sa panahon sa mga lumalaking residential zone.

Direktang Pag-customize ng Pabrika at Pagkuha ng Seguridad

Ang mga utility tender ay nag-iiwan ng walang puwang para sa mga insulation void, conductor variance, o armor gaps. Ang mga kontrata sa pandaigdigang pagbili ay humihiling ng mahigpit na pagsunod sa mga kinikilalang parameter, kabilang ang IEC 60502-1 at BS 5467.

SaTaitong Cable, sinusuportahan namin ang pagpapatupad ng iyong proyekto sa pamamagitan ng 100% factory-direct customized na modelo ng produksyon. Hindi namin itinutulak ang mga pre-made, aging warehouse clearance item. Sa halip, custom-manufacture kami ng bawat batch ng 4-core armored aluminum cables para direktang iayon sa iyong project precise bill of quantities (BOQ)—calibrating conductor cross-sections (16 mm2 hanggang 500 mm2), insulation thickness, armor parameters, at outer sheath materials para matugunan ang lokal na pambansang grid standards.

Makipag-ugnayan sa aming power cable engineering division ngayon para humilingna-verify na mga ulat ng uri-test, custom na dimensional na drawing, o isang express, factory-direct na quotation ng presyo para sa iyong paparating na power tender!
