Bakit Pinipigilan ng Shielded Control Cable ang EMI Noise

Buod:Sa mga automated na manufacturing plant, power generation station, at kumplikadong mga pasilidad sa pagpoproseso, ang mga control line ay tumatakbo sa tabi ng mabibigat na linya ng kuryente, na lumilikha ng matinding electromagnetic field.Naka-shielded control anti-interference cablesnagsisilbing maaasahang nervous system ng mga operasyong ito. Pinaghiwa-hiwalay ng artikulong ito ang multi-layered material architecture, electromagnetic interference (EMI) suppression mechanics, at shielding benefits na ginagawang kritikal ang mga premium na control cable para sa modernong industriyal na automation.

Talaan ng mga Nilalaman

Panimula

Structural Anatomy ng Shielded Anti-Interference Control Cable

Bakit Mahalaga ang Braided Shielding Laban sa Industrial Noise

Mga Sitwasyon ng Kritikal na Application sa Automated Engineering

Direktang Pagsunod sa Pabrika at Pasadyang Pag-order

Panimula

Habang pinagsama-sama ng mga industriyal na halaman ang mas matalinong mga automated system, ang density ng mga elektronikong kagamitan ay tumataas nang husto. Ang high-density na kapaligiran na ito ay bumubuo ng napakalaking halaga ng electromagnetic interference (EMI) at radio frequency interference (RFI). Kung walang sapat na shielding, ang mga low-voltage control signal na ipinadala sa mga programmable logic controllers (PLCs), sensor, at actuator ay madaling ma-corrupt, na humahantong sa mga maling pagbabasa ng makina, mga error sa system, o mga mapanganib na emergency shutdown.

Upang ma-secure ang mga kritikal na awtomatikong signal,Taitong Cablegumagawa ng heavy-duty shielded control anti-interference cables. Pinagsasama ang lubos na nababaluktot na mga konduktor na may siksik na metalikong panangga, tinitiyak ng mga control line na ito ang walang kamali-mali na paghahatid ng signal sa mga mabibigat na nagambalang industriyal na sona sa buong mundo.

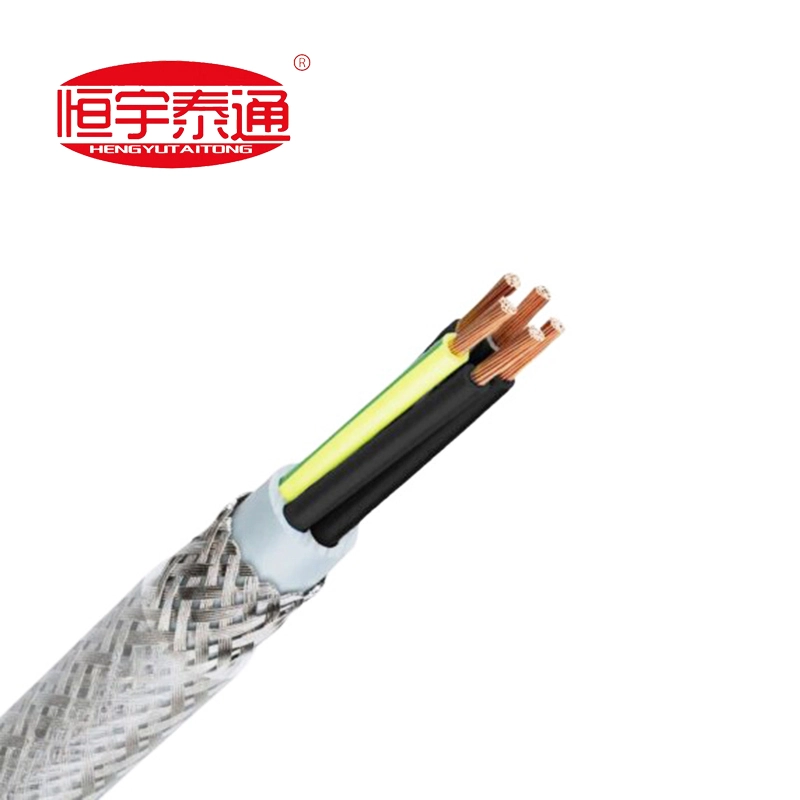

Structural Anatomy ng Shielded Anti-Interference Control Cable

Ang panloob na pagsasaayos ng isang karaniwang control cable ay inengineered layer-by-layer upang paghiwalayin ang panlabas na ingay mula sa panloob na mga konduktor ng tanso:

High-Purity Copper Conductors: Binubuo ng multi-core, finely stranded plain copper wires, na nagbibigay ng maximum electrical conductivity at superior flexibility para sa mahigpit na pagruruta sa loob ng mga control panel.

Color-Coded Insulation: Premium PVC o XLPE insulation compound na may natatanging color-coding (kabilang ang karaniwang berde/dilaw na grounding wire) para sa direktang pagkakakilanlan ng terminal at kaligtasan sa panahon ng pag-install.

Inner Bedding / Sheath Layer: Isang makinis na polymer wrap o extruded layer na mahigpit na nagbubuklod sa mga twisted core at bumubuo ng protective cushion para sa nakapatong na shield.

High-Coverage Braided Metallic Shield: Isang siksik, cross-woven na tinned copper o steel wire na tirintas na bumabalot sa mga panloob na core, na kumikilos bilang isang hindi malalampasan na electromagnetic barrier.

Flame-Retardant Outer Jacket: Isang matibay na PVC sheath na binuo upang labanan ang mga splashes ng langis, moisture tracking, abrasion, at pagpapalaganap ng apoy sa mga bukas na cable tray.

Bakit Mahalaga ang Braided Shielding Laban sa Industrial Noise

Habang gumagana nang maayos ang mga unshielded control wire sa mga pangunahing electrical loop, ang mga automated na industrial hub ay nag-uutos ng mga high-coverage na braided shield para sa tatlong pangunahing dahilan ng pagganap:

1.Komprehensibong EMI at RFI Absorption: Ang metal na tirintas ay gumaganap bilang isang Faraday cage. Hinaharang nito ang mga radiated electromagnetic wave mula sa nakapaligid na malalaking motor, transformer, at high-voltage na mga kable ng kuryente, na ligtas na inililihis ang mga ligaw na agos sa lupa bago nila maputol ang mga panloob na signal ng core.

2.Superior Flexible Strength: Hindi tulad ng mga static na aluminum foil na kalasag na madaling mapunit o pumutok kapag paulit-ulit na nakayuko sa loob ng dynamic na makinarya, ang isang habi na metal na tirintas ay nagpapanatili ng 100% structural shielding integrity kahit sa ilalim ng patuloy na mekanikal na pagbaluktot at pag-twist.

3. Pag-iwas sa Cross-Talk: Sa multi-core control conduits, ang mga high-frequency na alon sa isang wire ay maaaring dumugo sa mga kalapit na circuit. Inihihiwalay ng precision braiding ang mga indibidwal na grupo ng cable, na tinitiyak ang malinis at independiyenteng mga stream ng data.

Mga Sitwasyon ng Kritikal na Application sa Automated Engineering

Dahil sa kanilang pagiging maaasahan laban sa panghihimasok, ang mga shielded control cable ay lubos na tinukoy sa mga precision infrastructure tenders:

Mga Linya ng Automated Assembly at Robotics: Pag-uugnay ng mga central PLC control desk sa mga automated na robotic arm at assembly conveyor na nangangailangan ng walang patid na mga command loop.

Mga Substation Control at Relay Panel: Nag-uugnay na mga instrumento sa pagsukat, mga protective relay, at mga kontrol ng switchgear sa loob ng mga kapaligirang may mataas na boltahe ng kuryente.

Petrochemical at Processing Refineries: Pagpapadala ng maselan na temperatura, presyon, at flow-meter na mga pagbabasa ng sensor sa mga pinahabang panloob at panlabas na cable run.

HVAC at Pamamahala ng Gusali: Ang pagruruta ng ligtas, mababang ingay na control loop sa pamamagitan ng komersyal na mataas na gusali upang pamahalaan ang automated na bentilasyon, mga elevator, at mga arkitektura ng seguridad.

Direktang Pagsunod sa Pabrika at Pasadyang Pag-order

Ang precision instrumentation ay nagbibigay-daan sa zero margin para sa impedance imbalances o shielding gaps. Ang mga kontrata sa pagkuha ng industriya ay nag-uutos ng eksaktong pagsunod sa mga mahigpit na pamantayan ng kalidad tulad ng IEC 60227 o mga pamantayang pang-industriya sa rehiyon.

SaTaitong Cable, tinatanggihan namin ang matibay, mass-produce na mga sistema ng paglilinis ng imbentaryo sa pabor ng isang 100% factory-direct customized na modelo ng produksyon. Nauunawaan namin na ang bawat pag-setup ng automation ay nangangailangan ng mga natatanging bilang ng core, mga partikular na pagsasaayos ng saligan, at mga espesyal na katangian ng insulation. Pasadya kaming gumagawa ng bawat batch ng mga control cable nang direkta sa mga partikular na bill of quantities (BOQ) ng iyong proyekto—pag-calibrate ng core sizing, shielding coverage ratio, at jacket compound upang tumugma sa iyong eksaktong electrical environment.

Makipag-ugnayan sa aming instrumentation engineering team ngayonpara humiling ng mga na-verify na teknikal na drawing, custom na core arrangement na mga layout, o para makatanggap ng express, direct-factory na pagtatantya ng presyo para sa iyong paparating na tender ng proyekto!
