Bakit Tinitiyak ng MV Copper Power Cable ang pagiging maaasahan ng Grid

Buod: Habang lumalawak ang mga modernong mabibigat na industriya at mga imprastraktura sa lunsod, hinihiling ng mga medium na boltahe na network ang hindi pa naganap na katatagan ng transmission.Katamtamang boltahe na mga kable ng kuryente na na-rate mula 6/10 kV hanggang 26/35 kVnagsisilbing mahahalagang arterya ng high-load electrical distribution. Sinusuri ng artikulong ito ang mga kritikal na layer ng istruktura, mga pakinabang sa engineering, at mahigpit na mga pamantayan sa pagsubok ng mga medium na boltahe na copper cable, na gumagabay sa mga tagapamahala ng pagkuha ng imprastraktura patungo sa pangmatagalang seguridad ng network.

Talaan ng mga Nilalaman

1. Panimula

2. Mga Structural na Layer ng 6/10 kV hanggang 26/35 kV MV Cable

3.Bakit Ang mga Copper Conductors ay Napakahusay sa Medium Voltage Systems

4. Pag-aalis ng mga Panganib sa Underground: Shielding & Armor

5. Teknikal na Pagsunod at Pag-customize ng Pabrika

Panimula

Ang mga operating power grid sa loob ng 6 kV hanggang 35 kV medium voltage range ay nagpapakilala ng makabuluhang electrical stress na hindi kayang tiisin ng mga karaniwang linya ng mababang boltahe. Sa mataas na potensyal na ito, ang anumang iregularidad sa istruktura ay maaaring humantong sa mga sakuna na bahagyang discharge. Upang magarantiya ang walang patid na pagpapatuloy para sa mga munisipal na substation at malalaking manufacturing zone, patuloy na tinutukoy ng mga consulting engineer ang heavy-duty copper-core medium voltage solution.

Bilang isang tagagawa na kinikilala sa buong mundo,Taitong Cablegumagamit ng mga advanced na linya ng produksyon ng catenary vulcanization para makapaghatid ng 6/10 kV hanggang 26/35 kV na mga kable ng kuryente na lumalampas sa mga margin ng kaligtasan ng grid sa buong mundo, na nagbibigay ng mga opsyon sa pamamahagi ng mataas na kahusayan para sa mga tender sa mabibigat na industriya.

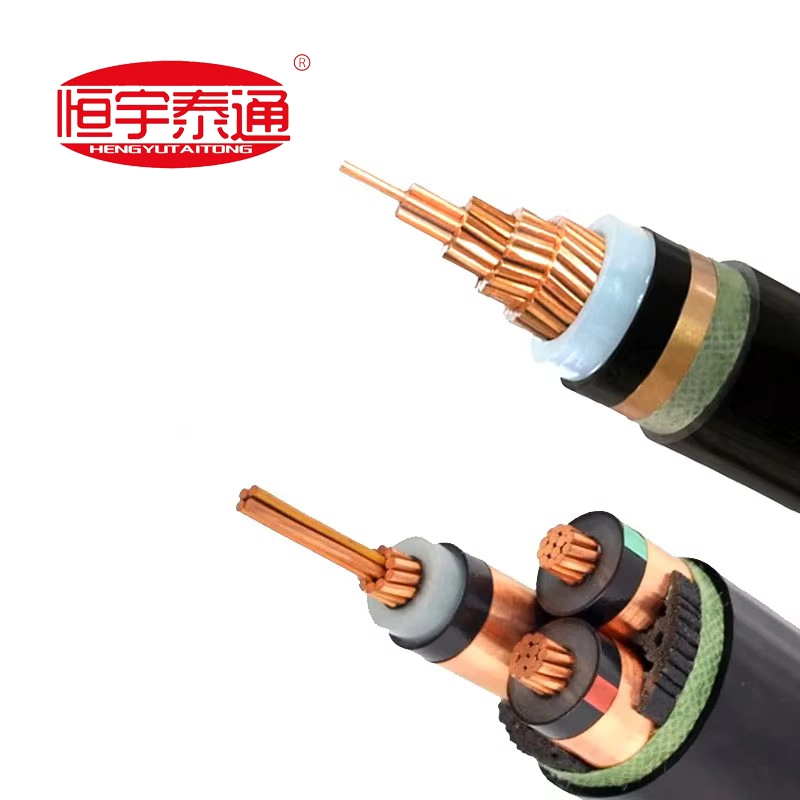

Mga Structural na Layer ng 6/10 kV hanggang 26/35 kV MV Cable

Hindi tulad ng mababang boltahe na mga kable, ang mga kable ng katamtamang boltahe ay nangangailangan ng isang sopistikadong triple-extrusion layer upang magkapareho ang matinding panloob na larangan ng kuryente. Ang structural engineering ay nagsasangkot ng ilang mga precision-manufactured zone:

Konduktor: High-purity, circular compacted stranded copper (Class 2) na tinitiyak ang maximum conductivity at minimized na diameter.

Panloob na Semiconductor Shield: Isang makinis na semi-conducting layer na direktang na-extrude sa ibabaw ng conductor upang maalis ang mga konsentrasyon ng electrical stress.

XLPE Insulation: Extra-clean Cross-linked Polyethylene, tinatrato ang mataas na boltahe ng stress hanggang sa 90°C tuluy-tuloy na operasyon.

Panlabas na Insulation Shield: Isang strippable o bonded na semi-conducting layer na nag-uniformize sa radial electrical fields.

Metallic Shielding Layer: Helicically wrapped high-conductivity copper tape o copper wire na idinisenyo upang ligtas na dalhin ang capacitive charging currents at fault currents sa lupa.

Panlabas na Proteksiyon na Kaluban: Matigas, weather-resistant PVC o high-density na PE jacket na idinisenyo upang ihiwalay ang metalikong panangga mula sa kahalumigmigan sa ilalim ng lupa.

Bakit Napakahusay ng Mga Copper Conductor sa Medium Voltage System

Habang nangingibabaw ang aluminyo sa mga lokal na linya ng utility na may mababang boltahe dahil sa mababang mga paunang gastos, ang mataas na kadalisayan na tanso ay ang hindi mapag-aalinlanganang pamantayan para sa kritikal na 6 kV hanggang 35 kV na medium boltahe na pamamahagi para sa ilang pangunahing dahilan:

1. Superior Currying Capacity: Nag-aalok ang Copper ng makabuluhang mas mababang electrical resistance kaysa sa aluminum, na nagpapahintulot sa single-core o three-core setup na magpadala ng malalaking bloke ng kapangyarihan sa pamamagitan ng mas mahigpit na underground duct banks.

2. Pinababang Pagbaba ng Boltahe: Mahalaga para sa mas mahabang pang-industriya na pagtakbo, ang mga copper core ay kapansin-pansing nagpapababa ng line transmission heating loss sa mga pinahabang rehiyonal na tagal.

3.High Mechanical Tensile Strength: Ang tanso ay maaaring makatiis ng matinding paghila ng mga tensyon sa panahon ng kumplikadong pagruruta ng trench o malalim na direksyon sa pag-install ng pagbabarena, na inaalis ang mga panganib sa core stretching.

Pag-aalis ng Mga Panganib sa Underground: Shielding & Armor

Ang pinakakaraniwang banta sa nakabaon na medium voltage circuit ay water treeing—isang phenomenon kung saan ang mga micro-voids sa murang insulation na sinamahan ng moisture ay dahan-dahang nagpapababa sa cable sa paglipas ng panahon.

Taitong Cableinaalis ang panganib na ito sa pamamagitan ng paggamit ng mga ultra-clean na compound na materyales at makabagong triple-co-extrusion cross-linking tech. Ang overlapping na copper tape shielding na sinamahan ng opsyonal na steel wire armor (SWA) o double steel tape armor (DSTA) ay bumubuo ng dual barrier. Ang hadlang na ito ay ganap na tinataboy ang presyon ng bato sa ilalim ng lupa, pagpasok ng moisture, at pagkasira ng daga, na nagpapahaba sa pag-asa sa buhay ng pagpapatakbo nang higit sa 30 taon.

Teknikal na Pagsunod at Pag-customize ng Pabrika

Ang mga tender ng pandaigdigang imprastraktura ay nag-iiwan ng walang puwang para sa mga kompromiso. Ang mga sistema ng katamtamang boltahe ay nangangailangan ng walang kamali-mali na pagpapatupad ng disenyo na sinusuportahan ng mga matibay na uri-testing certification.

SaTaitong Cable, hindi kami nagpapatakbo ng generic na mass-stock clearinghouse. Gumagana sa isang 100% factory-direct customized na modelo ng produksyon, ang bawat batch ng single-core at three-core medium voltage cable ay direktang inengineered laban sa mga partikular na bill of quantity (BOQ) ng iyong proyekto, mga kinakailangan sa system ng pagsubaybay, at mga localized na detalye sa kapaligiran.

Makipag-ugnayan sa aming medium-voltage technical unit ngayonupang ma-access ang mga teknikal na katalogo ng pabrika, mga cross-sectional na disenyo ng sheet, o upang makatanggap ng isang mabilis at handa nang kontrata na pagtatantya ng gastos para sa iyong panrehiyong grid infrastructure tender!
